تفاصيل المنتج
Place of Origin: Henan, China
اسم العلامة التجارية: liwei
إصدار الشهادات: ISO9001, TUV, WRAS, CO, MTC, PL, IV etc
Model Number: DN25*32~DN600*400
شروط الدفع والشحن
Minimum Order Quantity: 1 set
الأسعار: Price Negotiable
Packaging Details: Inner plastic film,outer wooden case, if multiple compensators are packed in one case, we will use steel frame to fix it.
Delivery Time: After payment 15-30 working days
Payment Terms: T/T, Western Union, L/C, D/A, MoneyGram
Supply Ability: 100000 Pieces per Month
اسم المنتج: |

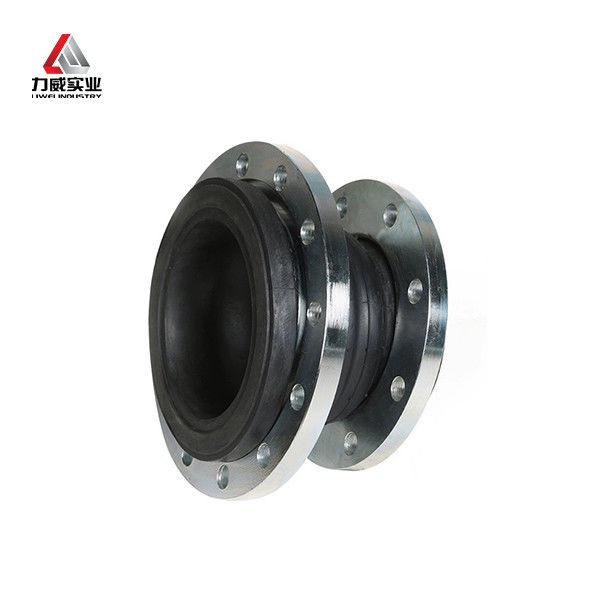

وصلة مطاطية متحدة المركز |
الضغط: |
6-40 بار (PN6-PN40) |
التعبئة والتغليف والتسليم: |
فيلم بلاستيكي داخلي وحالة خشبية خارجية، وقت التسليم هو 15-30 يوم عمل بعد الدفع |
امتصاص الصدمات: |
نعم.. |
التخصيص: |
متاحة |
الشهادات: |
ISO9001، TUV، WRAS، CO، MTC، PL، IV، الخ. |
الحركات المسموح بها: |
حركات بأربعة اتجاهات |
مادة شفة: |
الفولاذ الكربوني، الفولاذ المقاوم للصدأ 304 316، الخ. |
اسم المنتج: |
وصلة مطاطية متحدة المركز |
الضغط: |
6-40 بار (PN6-PN40) |
التعبئة والتغليف والتسليم: |
فيلم بلاستيكي داخلي وحالة خشبية خارجية، وقت التسليم هو 15-30 يوم عمل بعد الدفع |
امتصاص الصدمات: |
نعم.. |
التخصيص: |
متاحة |
الشهادات: |
ISO9001، TUV، WRAS، CO، MTC، PL، IV، الخ. |
الحركات المسموح بها: |
حركات بأربعة اتجاهات |
مادة شفة: |
الفولاذ الكربوني، الفولاذ المقاوم للصدأ 304 316، الخ. |
المفاصل المطاطية المحدودة المركزية، والمعروفة أيضًا باسم المفاصل الرقمي الرقيق المركزي من الرأس الكبيرة والصغيرة أو المفاصل المحدودة المطاطية،هو مكون اتصال خط أنابيب مصمم خصيصًا يستخدم أساسًا لربط أنابيب أو معدات ذات قطرات مختلفةهذا النوع من المفاصل مصنوع من مادة مطاطية عالية الجودة، والتي لديها مرونة ممتازة، مقاومة للاستخدام، مقاومة الشيخوخة، ومقاومة للدموع،ويمكن أن تتكيف مع مختلف بيئات العمل المعقدة والظروف المتوسطة.
التصميم الهيكلي لمفصل المطاط المحدد المركزي يمكنه من ضمان انتقال سلس لنظام الأنابيب في المفصل. عادة ما يتكون من طبقة داخلية من المطاط ،طبقة تعزيز (e.مثل، طبقة تعزيز الخيوط أو الأسلاك الصلبة) وطبقة مطاطية خارجية. الطبقة الداخلية المطاطية هي في اتصال مباشر مع الوسط ويجب أن يكون لها مقاومة جيدة للتآكل والسد؛طبقة التعزيز توفر قوة واستقرار المفصلوطبقة المطاط الخارجية تحمي الهيكل الداخلي وتعزز مقاومة الارتداء.
بما أن طرفي المفاصل لديهما قطرات مختلفةيجب إيلاء اهتمام خاص في التصميم لضمان أن أسطح الاتصال بين الطرفين متجانسة مع محور خط الأنابيب، لتجنب التسرب أو التلف الناجم عن الغرابة.
المفاصل المطاطية المحدودة المركزية لليوي مناسبة للاستخدام في مجموعة واسعة من التطبيقات.يستخدم عادة في البيئات الصناعية ، مثل في المصانع الكيميائية ومصافي النفط والغاز ومحطات الطاقة.يمكن استخدام المنتج لربط الأنابيب ذات الأحجام المختلفة ، مثل أنظمة خطوط الأنابيب التي تتطلب تقليص قطرها.كما يستخدم المنتج عادة في أنظمة السباكة والتدفئة، ويمكن استخدامه لربط أنواع مختلفة من الأنابيب، مثل النحاس والصلب.
| أبعاد الاتصال الرئيسي | |||||||||||
| DNmax × DNmin | الطول (ملم) |
النازحين المحوريين | الأفقية حركة (ملم) |
الانحناء الزاوية (a1+a2) |
DNmax × DNmin | الطول (ملم) |
تحريك المحوري | الأفقية حركة (ملم) |
الانحناء الزاوية (a1+a)₂) |
||
| التوسع (ملم) |
الضغط (ملم) |
التوسع (ملم) |
الضغط (ملم) |
||||||||
| 32×25 | 115 | 20 | 30 | 45 | 35 درجة | 125×100 | 200 | 22 | 30 | 40 | 35 درجة |
| 40×25 | 115 | 20 | 30 | 45 | 35 درجة | 150×50 | 200 | 22 | 30 | 40 | 35 درجة |
| 40×32 | 115 | 20 | 30 | 45 | 35 درجة | 150×125 | 200 | 25 | 35 | 40 | 30 درجة |
| 50×32 | 180 | 20 | 30 | 45 | 35 درجة | 200×80 | 200 | 25 | 35 | 40 | 30 درجة |
| 50×40 | 180 | 20 | 30 | 45 | 35 درجة | 200×150 | 200 | 25 | 35 | 40 | 30 درجة |
| 65×32 | 180 | 20 | 30 | 45 | 35 درجة | 250×100 | 220 | 25 | 35 | 40 | 30 درجة |
| 65×50 | 180 | 20 | 30 | 45 | 35 درجة | 300×250 | 220 | 25 | 35 | 40 | 30 درجة |
| 80×40 | 180 | 20 | 30 | 45 | 35 درجة | 350×300 | 240 | 25 | 35 | 35 | 30 درجة |
| 80×65 | 180 | 20 | 30 | 45 | 35 درجة | 400×350 | 240 | 25 | 38 | 35 | 30 درجة |
| 100×40 | 180 | 22 | 30 | 40 | 35 درجة | 500×300 | 240 | 28 | 38 | 35 | 26 درجة |
| 100×80 | 180 | 22 | 30 | 40 | 35 درجة | 500×400 | 240 | 28 | 38 | 35 | 26 درجة |
| 125 × 5 | 180 | 22 | 30 | 40 | 35 درجة | 600*400 | 240 | 28 | 38 | 35 | 26 درجة |
| • يمكن تخصيص حجم وطول خاص لك. | |||||||||||
| لا، لا، لا | الجزء | المواد |
| 1 | الجسم | NR,CR,IIR,NBR,FKM,EPDM |
| 2 | المطاط الداخلي والخارجي | NR,CR,IIR,NBR,FKM,EPDM,PTFE |
| 3 | الجثة | نسيج الحبل النيلوني |
| 4 | حلقة تعزيز | أسلاك الفولاذ النحاسية متعددة الخيوط |
| 5 | الشريط |
الفولاذ الكربوني المصبوب والمصنوع ((Q235) الفولاذ المقاوم للصدأ ((201،304,316321) البلاستيك ((CPVC، PVDF، PPH، UPVC، RPP) |
تم تصميم المفصل المطاطي المحدد المركزي لتوفير اتصال مرن بين الأنابيب ذات القطرات المختلفة.مصنوع من مادة مطاطية عالية الجودة مقاومة للتآكل والتكسير. المنتج سهل التثبيت ويوفر اهتزاز ممتاز والحد من الضوضاء. بالإضافة إلى ذلك فريق الدعم الفني لدينا متاح للإجابة على أي أسئلة قد يكون لديك حول التثبيت،الصيانةخدماتنا تشمل عمليات التفتيش في الموقع واختبار المنتجات والحلول المخصصة لتلبية احتياجاتك المحددة.
تغليف المنتج:
سيتم تعبئة المنتج المشترك المطاطي المحدد المركزي بشكل آمن مع غلاف الفقاعات ووضعها في صندوق من الورق المقوى للشحن.سيتم وضع علامة على الصندوق مع معلومات المنتج وإرشادات التعامل.
الشحن:
سيتم شحن المنتج المجمع المطاطي المركزي التخفيض من خلال خدمة بريد موثوق بها.ولكن سيتم تقديم وقت التسليم المقدر للعميل عند الخروجكما سيتم تزويد العميل برقم تتبع لمراقبة حالة الشحن.
س1: ما هو اسم العلامة التجارية لهذا المنتج؟
الجواب: اسم العلامة التجارية لهذا المنتج هو Liwei.
س2: ما هو نطاق رقم الطراز لهذا المنتج؟
ج2: نطاق أرقام النموذج لهذا المنتج هو DN25 * 32 ~ DN600 * 400.
س3: كيف يمكنك ضمان الجودة أو أي ضمان؟
ج3: إذا كانت هناك أي مشاكل جودة أثناء الاستخدام، يمكن إرجاع جميع المنتجات أو وفقا لطلبات المستهلك.
س4: هل يمكنني زيارة مصنعكم قبل الطلب؟
A4: نعم، مرحبا بكم في مصنعنا للتحقق من الجودة.
س5: ما هي تفاصيل التعبئة والتغليف لهذا المنتج؟
ج5: تفاصيل التعبئة والتغليف لهذا المنتج تشمل فيلم بلاستيكي داخلي، حالة خشبية خارجية، وإذا تم تعبئة مكافآت متعددة في حالة واحدة، سنستخدم الإطار الفولاذي لإصلاحه.
